نازل مشعل گازوئیلی

نازل مشعل گازوئیلی

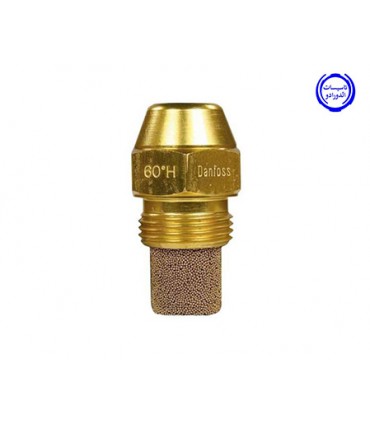

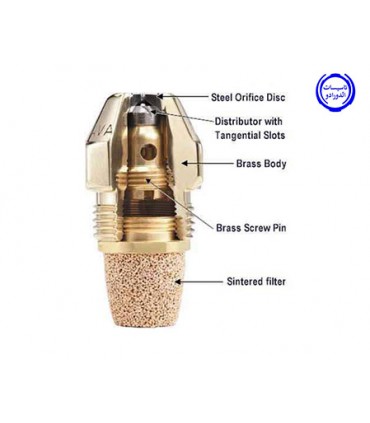

نازل مشعل گازوئیلی سوخت را به صورت اسپری پودر کرده و ترکیب آن با هوای دمیده شده توسط فن دمنده باعث احتراق می‌شود. فشار اسپری توسط پمپ گازوئیل تأمین می‌شود. بدنه نازل معمولاً از برنج و قسمت خروجی آن از استیل ساخته می‌شود. فیلتر نازل، که از نوع زینتر یا مش است، از ورود گرد و غبار و ذرات جامد به نازل جلوگیری می‌کند. فیلتر زینتر برای دبی‌های پایین‌تر و فیلتر مش برای دبی‌های بالاتر مناسب است.

عملکرد و انتخاب نازل مشعل گازوئیلی

نازل مشعل سه وظیفه اصلی دارد:

1. اتمیزه کردن: تبدیل سوخت مایع به قطرات ریز برای تسریع تبخیر و بهبود احتراق، با قطرات بین 0.0002 تا 0.01 اینچ.
2. تأمین حجم مناسب سوخت: نازل‌ها با دبی‌های مختلف برای تأمین حجم مورد نیاز مشعل‌های مختلف طراحی شده‌اند، که معمولاً با واحد گالن در ساعت بیان می‌شود.
3. الگوی پاشش: تعیین زاویه پاشش سوخت که بر طول شعله تأثیر دارد و بسته به نیاز مشعل تنظیم می‌شود.

پارامترهای عملکردی نازل:

1. دبی سوخت: میزان سوختی که نازل می‌تواند در فشار 7 بار تأمین کند، بیان شده به واحد گالن در ساعت. برای مثال، نازل 1.7 قادر به اسپری کردن 1.7 گالن در ساعت است.

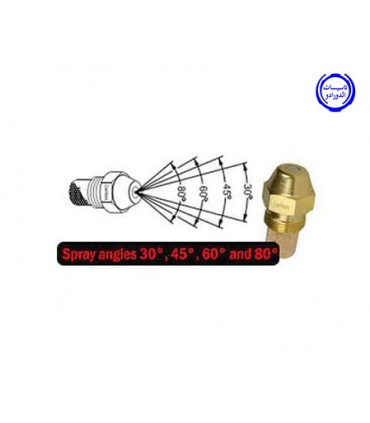

زاویه پاشش: همانطور که در بالا اشاره شده استفاده از مشعل برای مقاصد مختلف نیاز به طول های  مختلف شعله دارد. با استفاده از این موضوع که نازل سوخت را با چه زاویه ای در محفظه احتراق اسپری کند می توان طول شعله را تنظیم نمود. دو زاویه پاشش رایج نازل ها، 45 و 60 درجه می باشد. هرچه زاویه پاشش عدد کمتری باشد، طول شعله بلندتر خواهد بود.  به عنوان مثال منظور از نازل 1.7 – 60 درجه نازلی می باشد که میتواند میزان 1.7 گالن در ساعت سوخت را با زاویه 60 درجه اسپری کند.

 الگوی پاشش: به طور کلی نازل ها با سه الگوی پاشش تو پر، نیمه تو پر و توخالی طراحی می شوند. که منظور از این الگوهای پاشش را در گراف زیر نمایش می دهیم.

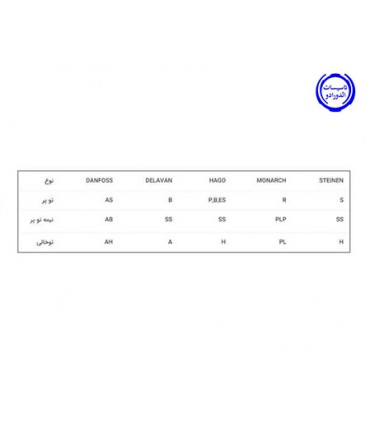

برخلاف دبی و زاویه پاشش که در همه برندهای تولید کننده نازل با نمادهای یکسانی مشخص می شوند، هر کارخانه علائم اختصاری مختص به خود را برای الکوی پاشش در نازل ها دارد. در جدول زیر برخی از مطرح ترین برندهای تولید کننده نازل به همراه علائم اختصاری مشخص کننده نوع الگوی پاشش را نمایش داده ایم.

زمان تعویض نازل

تعویض نازل زمانی صورت می گیرد که فیلتر آن خراب شود و یا خروجی آن دچار استهلاک شده و دفرمه شود. زیرا نازل ها قابل تعمیر نبوده و بایستی تعویض شوند.
